- Misura 14 parametri di impedenza (2 contemporaneamente)
- Precisione di misurazione di base dello 0,05%
- Frequenze programmabili da 10 Hz a 2 MHz
- Tensione di prova AC programmabile da 20 mV a 5 V
- Tensione di polarizzazione DC: 2 V interni o 0 a 200 V esterni
- Velocità di misurazione veloce fino a 120 / secondo
- La compensazione automatica aperta / corta elimina gli errori di connessione
- LCD ad alta risoluzione con display a 7 cifre
- 14 casse di cernita hi / lo per test di superamento / fallimento
- Ora prodotto da IET Labs
- RS-232, porta host USB, stampante, interfacce PLC di serie, (adattatore IEEE-488 opzionale)
- Risultati visualizzati come deviazione o deviazione% rispetto a un valore nominale
- Memoria interna e richiamo delle impostazioni di prova
- Possibilità di eseguire automaticamente 6 test unici in sequenza
- Il blocco tastiera impedisce le modifiche alla configurazione di prova
- Calibrazione in loco con 7000-09 Kit di calibrazione
- Media programmabile e tempi di ritardo
Perché acquistare?
- Prestazioni superiori a 1 MHz a valori di bassa capacità
- Ampia gamma di frequenze da 10 Hz a 2 MHz
- Supporto per applicazioni locali
- La funzione di sweep grafico di un parametro misurato rispetto a frequenza, tensione o corrente
- 7600 Plus è ideale per l'uso con celle dielettriche come LD-3 per misure costanti dielettriche ASTM D 150
- Vantaggi del 7600 Plus contro 7600 Precision LCR Meter 7600 Plus Vantaggi
- Un'alternativa a costi significativamente inferiori rispetto a Agilent E4980A, vedere Confronto Plus 7600
- Configurare lo strumento e registrare i risultati su PC utilizzando il pannello frontale virtuale 7600
- Certificato di calibrazione accreditato ISO-17025 con resistori e condensatori a 1 kHz e 1 MHz
- Made in USA

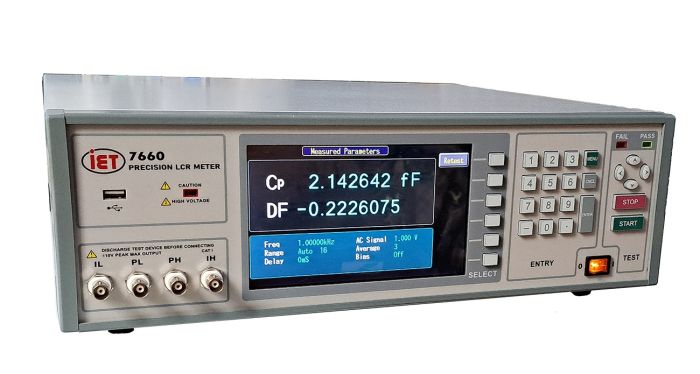

Il misuratore LCR 7600 Plus esegue misurazioni di impedenza di precisione su un intervallo di frequenze compreso tra 10 Hz e 2 MHz. Il misuratore LCR può misurare 14 diversi parametri di impedenza con un'accuratezza dello 0,05%, soddisfacendo i requisiti odierni per i test sui componenti e sui materiali. La facilità d'uso e la programmazione del menu user-friendly rendono il 7600 Plus ideale per applicazioni nello sviluppo di prodotti, ispezioni in entrata o test di linea di produzione.
Misure swept : misure rapide e accurate dei parametri sweep, grafici o tabulari, per la verifica della risposta del componente e del materiale alle variazioni della frequenza di test CA, della tensione di test CA o corrente di test CA, senza necessità di programmazione complessa o controller esterno
Memorizzazione dei programmi e dei dati: le configurazioni dei test possono essere memorizzate e richiamate dalla memoria interna o dalla chiavetta USB. I dati misurati possono essere memorizzati su una memory stick e quindi trasferiti su PC per la riduzione e l'analisi dei dati.
Correzione del carico: migliora sostanzialmente la precisione dello strumento eseguendo le misurazioni su uno standard noto e applicando la correzione alle misurazioni successive. Ideale per prove ripetitive di dispositivi identici in condizioni di prova simili.
Procedura di calibrazione automatica: Il 7600 può essere calibrato senza riportare l'unità in fabbrica utilizzando un kit di calibrazione IET / QuadTech 7000-09 tracciabile , riducendo i tempi di fermo e i costi di calibrazione.
Facile da usare: ampio display grafico LCD e un'interfaccia utente intuitiva basata su menu che consente di mettere rapidamente in linea il 7600, fornendo misurazioni utili da parte degli operatori con poca o nessuna formazione.
Se stai cercando un misuratore LCR più economico, consulta la nostra guida alla selezione dei misuratori LCR
Specifiche di base del misuratore LCR 7600 Plus Precision
(Vedi la scheda tecnica per le specifiche complete)Parametri misurati e accuratezza della misurazione di base *: qualsiasi due dei 14 parametri misurati e visualizzati simultaneamente, selezionabili dall'utente
| Parametro | Campo di misura | Veloce | medio | Lento |
| Cs, Cp | 00000 .01 fF a 9.999999 F | ± 0,5% | ± 0,25% | ± 0,05% |
| Ls, Lp | 0000.001 nH a 99.99999 H | ± 0,5% | ± 0,25% | ± 0,05% |
| D | Da .0000001 a 99 .99999 | ± 0,005 | ± 0,0025 | ± 0,0005 |
| Q | Da .0000001 a 999999.9 | ± 0,005 | ± 0,0025 | ± 0,0005 |
| Z. Rs, Rp, ESR, Xs | 000,0001 mΩ a 99,999999 MΩ | ± 0,5% | ± 0,25% | ± 0,05% |
| Y, Gp, Bp | 00000 .01 μS a 9.999999 MS | ± 0,5% | ± 0,25% | ± 0,05% |
| Angolo di fase | -180,0000 ° a + 179,9999 ° | ± 1.8 ° | ± 0.9 ° | ± 0,18 ° |
* A livelli di segnale di test ottimali, frequenze, valori DUT e senza incertezza di calibrazione. Capacità (Cs / Cp), Induttanza (Ls / Lp), Resistenza (Rs / Rp), Dissipazione (D) e Fattori di qualità (Q), Impedenza Z, Ammettenza Y, Angolo di fase (0-), Resistenza di serie equivalente (ESR ), Conduttanza (Gp), Reactance (Xs), Susceptance (Bp) Nota: s = serie, p = parallelo, ESR equivalente a Rs
Frequenza di prova: intervallo: da 10 Hz a 2 MHz, risoluzione continua: 0,1 Hz da 10 Hz a 10 kHz, 5 cifre> 10 kHz Precisione: +/- (0,01% + 0,10 Hz)
Velocità di misurazione: Veloce: 120 meas / sec Media: 16 meas / sec - 8 meas / sec sotto 150kHz Lento: 2 meas / sec - 1 meas / sec sotto 150kHz
Intervallo: automatico, intervallo in attesa o selezionabile dall'utente
Trigger: interno (automatico), esterno (interfacce RS-232, IEEE-488.2 o Handler) e manuale
Segnale di prova AC:
Tensione : da 20 mV a 5,0 V (circuito aperto) fino a 500 kHz in passi da 5 mV da 20 mV a 1,0 V (circuito aperto) 500 kHz-1 MHz in passi da 5 mV da 20 mV a 0,5 V (circuito aperto)> 1 MHz in passi da 5 mV
Corrente: da 250 μA a 100 mA (cortocircuito) in passi da 50 μA max. Conformità 3 V <500kHz.
Impedenza di origine: 25Ω, 400Ω, 6.4kΩ o 100kΩ, in base all'intervallo
Tensione di polarizzazione DC: interna: 2,0 V esterna: da 0 a +/- 200 V
Sweep Risultato: parametro primario vs. frequenza, tensione o corrente Formato grafico o tabellare Fino a 200 punti di misurazione per scansione
Sequencing Result: Visualizza fino a 6 risultati di test sequenziali, primari e / o secondari
AutoAcc: calcolo automatico e visualizzazione della precisione complessiva dello strumento per le impostazioni selezionate, le condizioni di test e il dispositivo in prova
Interfacce: standard: porta host USB, RS-232, gestore, porta stampante opzionale: adattatore IEEE-488.2 a RS-232
Protezione del condensatore carico: √8 / C per Vmax <250 V; √2 / C per Vmax <1000 V C = Capacità nei farad del dispositivo in prova
Ritardo di misurazione: programmabile da 0 a 1000 ms in incrementi di 1 ms
Media: programmabile da 1 a 1000 modalità di valore mediano
Archiviazione dati: USB Host Port USB1.1 Compliant, ASCII format
Memorizzazione programmi: memoria interna, porta host USB, formato ASCII
Meccanico: montaggio su banco con supporto inclinabile Dimensioni: (largh. Xx): 16 x 6 x 14 pollici (410 x 150 x 360 mm) Peso: 17 libbre (8 kg) netto, 23 libbre (10,5 kg) spedizione
Sicurezza: IEC61010-1: 2001 CAT 1, Grado di inquinamento 2
EMC: 89/336 / CEE, 92/31 / CEE, 93/68 / CEE
