- Precisione di precisione dello 0,01%
- Intervallo di resistenza da 1 mΩ a 111.11111111 MΩ
- 36 modelli disponibili, da 3 a 11 quadranti. Paga solo la gamma che ti serve!
- Eccellenti caratteristiche di frequenza
- Basso coefficiente di temperatura
- Eccellente stabilità
- Bassa resistenza zero
- Standard industriale
- Excellent stability
- Low temperature coefficient
- Low zero resistance
- Industry standard
- Built to Last--Made in the USA

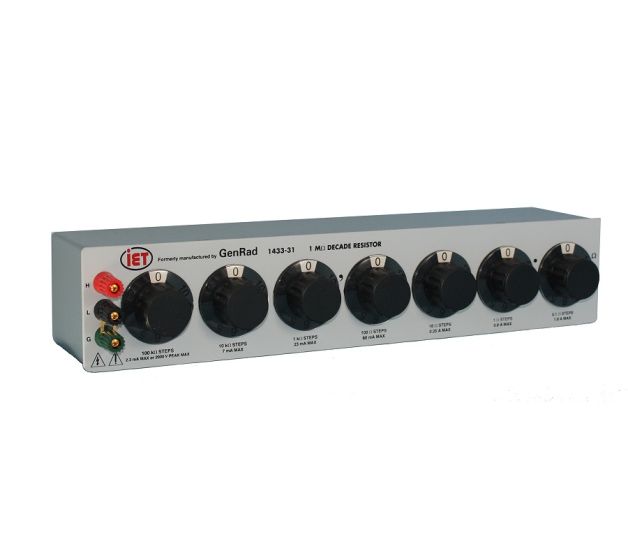

I resistori decade del 1433 sono destinati principalmente alle applicazioni di misurazione di precisione in cui la loro eccellente precisione, stabilità e bassa resistenza allo zero sono importanti. Sono convenienti standard di resistenza per il controllo dell'accuratezza dei dispositivi di misurazione della resistenza e vengono utilizzati come componenti nelle applicazioni di corrente continua e audio.
IET continua a produrre i resistori decade serie 1433 con le stesse specifiche di GenRad.
Il resistore Decade 1433 è disponibile da 3 a 11 decadi, da 0,001 ohm a 100 Mohm per passo, in un unico alloggiamento. Sono disponibili oltre 36 modelli diversi per offrire la massima flessibilità nell'acquisto solo per i decenni necessari nella propria applicazione. Sono disponibili versioni con montaggio a rack e versione con maniglie. Le versioni con maniglie sono ideali per i laboratori di taratura mobili per una facile movimentazione.
Tutti i 1433 sono dotati di montanti placcati in oro, tellurio, rame e bassa temperatura per ridurre al minimo gli errori di connessione e garantire una lunga durata. I posti di collegamento utilizzano la spaziatura standard da 3/4 pollici del settore e il collegamento di cortocircuito è anche fornito per collegare la terra al post di rilegatura basso quando necessario.
Ogni decade ha dieci resistori in serie, i contatti degli interruttori in lega d'argento garantiscono stabilità di resistenza e minimizzano la resistenza zero. La resistenza zero è in genere inferiore a 0,001 ohm / decennio.
I resistori utilizzati nella costruzione minimizzano gli effetti della reattanza residua rendendoli ideali per le misurazioni della resistenza CA. Fare clic sul collegamento della nota dell'applicazione sul lato sinistro della pagina per visualizzare la nota sull'applicazione della risposta in frequenza 1433 di IET.
Made in USA
(Vedi la scheda tecnica per le specifiche complete)
Resistenza per passo | Resistenza totale decennale | Corrente massima (per decennio) | Tensione massima (per passo) | Potenza massima (W / step) | Stabilità (± ppm / anno) | Stabilità a lungo termine (± ppm / 3 anni) | Coefficiente di temperatura (± ppm / ° C) | Tipo di resistenza |
1 mΩ | 10 mΩ | 8 A | 5 mV | 0.04 | 50 | 75 | 50 | Filo di resistenza |
10 mΩ | 100 mΩ | 4 A | 40 mV | 0.16 | 50 | 75 | 20 | |
100 mΩ | 1 Ω | 1,6 A | 0,16 V | 0.25 | 50 | 75 | 20 | |
1 Ω | 10 Ω | 0,8 A | 0,8 V | 0.6 | 20 | 25 | 20 | Wirewound, non induttivo |
10 Ω | 100 Ω | 0,25 A | 2,5 V | 0.6 | 20 | 25 | 15 | |
100 Ω | 1 kΩ | 80 mA | 8 V | 0.6 | 20 | 25 | 5 | |
1 kΩ | 10 kΩ | 23 mA | 23 V | 0.5 | 20 | 25 | 5 | |
10 kΩ | 100 kΩ | 7 mA | 70 V | 0.5 | 20 | 25 | 5 | |
100 kΩ | 1 MΩ | 2,3 mA * | 230 V * | 0.5 * | 20 | 25 | 5 | |
1 MΩ | 10 MΩ | 0,7 mA * | 700 V * | 0.5 * | 20 | 25 | 5 | |
10 MΩ | 100 MΩ | 0,1 mA * | 1000 V * | 0.1 * | 50 | 100 | 10 | Film di ossido metallico |
* Soggetto a un massimo di 2000 V al caso.
Precisione (la differenza tra l'impostazione della resistenza e il valore a "zero setting") a 23 ° C; tracciabile a SI:
≤ 1 passi MΩ: ± (0,01% + 2 mΩ) passi da 10 MΩ: ± 0,03%
Resistenza zero :
≤1 MΩ decadi: <1 mΩ per decennio a dc 10 MΩ decennio: ≈3 mΩ a cc
MODELLI
Numero di catalogo | Lettera | Vecchio numero di parte | Ohm totale | Ohm per passo | No di quadranti | 1432 Sostituzione | 1434 Sostituzione |
1433-1401 | - | - | 1.11 | 0.001 | 3 | - | - |
1433-1400 | 1433-U | 1433-9700 | 111.1 | 0.01 | 4 | 1432-9721 (U) | - |
1433-1402 | 1433-K | 1433-9702 | 1.111 | 0.1 | 4 | 1432-9711 (K) | - |
1433-1404 | 1433-J | 1433-9704 | 11.110 | 1 | 4 | 1432-9710 (J) | - |
1433-1406 | 1433-L | 1433-9706 | 111.100 | 10 | 4 | 1432-9712 (L) | - |
1433-1408 | 1433-Q | 1433-9708 | 1.111.000 | 100 | 4 | 1432-9717 (Q) | - |
1433-1409 | - | - | 11.110.000 | 1000 | 4 | - | - |
1433-09A | - | - | 111.100.000 | 10000 | 4 | - | - |
1433-10A | - | - | 111.11 | 0.001 | 5 | - | - |
1433-1410 | 1433-T | 1433-9710 | 1,111.1 | 0.01 | 5 | 1432-9720 (T) | - |
1433-1412 | 1433-N | 1433-9712 | 11.111 | 0.1 | 5 | 1432-9714 (N) | 1434-9714 (N) |
1433-1414 | 1433-M | 1433-9714 | 111.110 | 1 | 5 | 1432-9713 (M) | 1434-9713 (M) |
1433-1416 | 1433-P | 1433-9716 | 1.111.100 | 10 | 5 | 1432-9716 (P) | 1434-9716 (P) |
1433-1418 | 1433-Y | 1433-9718 | 11.111.000 | 100 | 5 | 1432-9725 (Y) | - |
1433-18A | - | - | 111.110.000 | 1000 | 5 | - | - |
1433-1419 | - | - | 1,111.11 | 0.001 | 6 | - | - |
1433-1420 | 1433-W | 1433-9720 | 11,111.1 | 0.01 | 6 | 1432-9724 (W) | - |
1433-1422 | 1433-X | 1433-9722 | 111.111 | 0.1 | 6 | 1432-9726 (X) | 1434-9724 (X) |
1433-1424 | 1433-B | 1433-9724 | 1.111.110 | 1 | 6 | 1432-9702 (B) | 1434-9702 (B) / (QC) |
1433-1426 | 1433-Z | 1433-9726 | 11.111.100 | 10 | 6 | 1432-9723 (W) | - |
1433-1427 | - | - | 111.111.000 | 100 | 6 | - | - |
1433-1428 | - | - | 11,111.11 | 0.001 | 7 | - | - |
1433-1429 | 1433-F | 1433-9729 | 111,111.1 | 0.01 | 7 | - | - |
1433-1431 | 1433-G | 1433-9731 | 1.111.111 | 0.1 | 7 | - | 1434-9707 (G) |
1433-1433 | 1433-H | 1433-9733 | 11.111.110 | 1 | 7 | - | - |
1433-1434 | - | - | 111.111.100 | 10 | 7 | - | - |
1433-1435 | - | - | 111,111.11 | 0.001 | 8 | - | - |
1433-1436 | - | - | 1,111,111.1 | 0.01 | 8 | - | - |
1433-1437 | - | - | 11.111.111 | 0.1 | 8 | - | - |
1433-1438 | - | - | 111.111.110 | 1 | 8 | - | - |
1433-1439 | - | - | 1,111,111.11 | 0.001 | 9 | - | - |
1433-39A | - | - | 11,111,111.1 | 0.01 | 9 | - | - |
1433-39B | - | - | 111.111.111 | 0.1 | 9 | - | - |
1433-40A | - | - | 11,111,111.11 | 0.001 | 10 | - | - |
1433-1440 | - | - | 111,111,111.1 | 0.01 | 10 | - | - |
1433-1441 | - | - | 111,111,111.11 | 0.001 | 11 | - | - |
